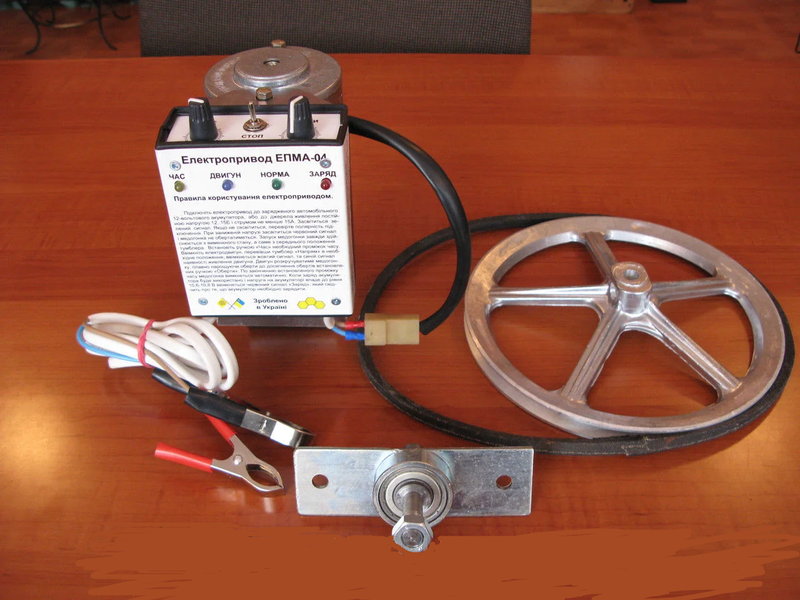

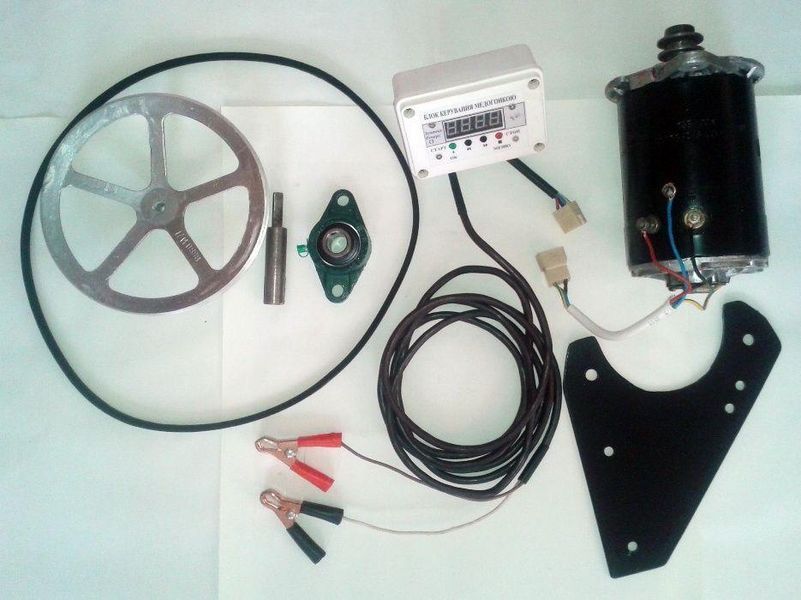

Електропривод на медогонку *

Привід для медогонки шкіряний призначений для обертання робочого механізму відцентрового медогонки (як хордіального, так і радіального типу). Використання приводу дозволяє значно зменшити кількість фізичної праці при відкачуванні меду та підвищити продуктивність праці. Ефективне його використання як у стаціонарних, так і в польових умовах. Блок управління приводом дозволяє задавати: Швидкість обертання медогонки Напрям обертання (за годинниковою або проти годинникової стрілки) Час обертання, після закінчення якого привід зупиниться Технічні характеристики Напруга живлення: 12v постійного струму, акумулятор. Витрата електроенергії: 1,2 А/год. Діапазон оборотів: 60-200 об/хв. Таймер роботи 1-10 хв. Напрямок обертання: за годинниковою або проти годинникової стрілки. Режим роботи: тривалий. Важливо: підключати привід до зарядних пристроїв – категорично заборонено. Це може призвести до поломки приводу. Можна використовувати для роботи джерела живлення з постійною напругою 12v-15v та максимальною силою струму 15А. Поломка блоку керування під час використання таких джерел струму не підпадає під умови гарантійного обслуговування. Елементи управління та індикації Регулятор «Обороти» – встановлює швидкість обертання. Регулятор Таймер - встановлює час роботи. Тумблер – має три позиції: Середнє положення – «Стоп». Тумблер вліво – двигун стартує і крутить шків проти годинникової стрілки. Тумблер вправо - двигун стартує і крутить шків за годинниковою стрілкою. Зелений індикатор «НОРМА» - підключено до джерела живлення, напруга в межах норми. Синій індикатор «ДВИГУН» - показує, що через двигун протікає струм. Червоний індикатор "ЗАРЯД" - загориться, якщо напруга нижче норми (нижче 10,8v) Жовтий індикатор "ЧАС" - світиться протягом часу обертання. Комплект поставки: Привід (двигун, блок керування, провід для підключення) Кронштейн із підшипником. Шків осі медогонки. Ремінь приводний. Інструкція користувача. Встановлення приводу на медогонку Вийміть із медогонки ручний привід. Кронштейн із підшипником вставте у вал медогонки, зашплінтуйте шпилькою та закріпіть двома болтами. Надягніть на вал кронштейна шків і зафіксуйте його гайкою. Встановіть на раму привод на місце редуктора. Він має стояти двигуном у центр медогонки. Надягніть ремінь на шківи. Важливо: ремінь не потрібно сильно натягувати. Натяг ременя призведе до: Високого навантаження на привід, який може призвести до його поломки Зниження обертів медогонки Швидкого розряду акумулятора - передчасне зношування та поломки двигуна. Правильно встановлений ремінь при стисканні його рукою з двох сторін повинен мати перебіг 3-4 см. Надійно зафіксуйте електропривод болтом із гайкою. Прилад готовий до підключення та роботи. Робота з медогонкою, обладнаною приводом Перед підключенням до джерела живлення встановіть перемикач у середнє положення. Запуск медогонки завжди здійснюється із середнього становища. Підключіть електропривід до автомобільного 12-вольтового акумулятора, дотримуючись полярності. При цьому повинен спалахнути зелений сигнал «НОРМА». Якщо горить червоний сигнал «ЗАРЯД» замість зеленого «НОРМА» - це означає, що: Або акумулятор розряджений Або напруга живлення не відповідає номінальній. При зворотній полярності підключення індикатори не світяться. Встановіть регулятором «ЧАС» необхідний проміжок часу Встановіть регулятором «ОБОРОТИ» необхідну швидкість обертання Увімкніть двигун, перевівши тумблер у потрібне положення. Привід почне плавно збільшувати обороти, розкручуючи медогонку встановленої швидкості. Коли проміжок часу, встановлений регулятором «Час», закінчиться, привід вимикається автоматично. Після цього переведіть перемикач у середнє положення. Можна вимкнути електропривод раніше, ніж спрацює таймер, перевівши тумблер у середнє положення. Коли акумулятор розрядиться і засвітиться червоний індикатор «ЗАРЯД», замініть або зарядіть акумулятор. Обслуговування Тримайте привід у чистому стані, дотримуйтесь інструкцій з експлуатації. Докладайте значних зусиль до тумблера чи регуляторів. Не допускайте потрапляння на електропривод води, меду, бруду.
