Медогонка 28-ми рамкова автоматична напівповоротна під рамку “Рута” – Ременна, блок управління “Євро”.
Особливістю даної медогонки є конструкція ротора. Він має розділові пластини. Касети при обертанні ротора на різницю не прилягають до обода ротора, а до роздільних пластинок, які в свою чергу спираються на касети. Таким чином, в тому ж діаметрі бака може розвинутися Більша кількість касет.
Кут повороту касети невеликий, медогонка нагадує більш радіально, але так як стільники теж розташовані під невеликим кутом до горизонту, то цей проворот сприяє кращому викачуванню меду. Медогонка складається з: бака з кришками, підставки, електроприводу, ротора з касетами, трансформатора-випрямляча, блоку управління і зливного нержавіючого крана.

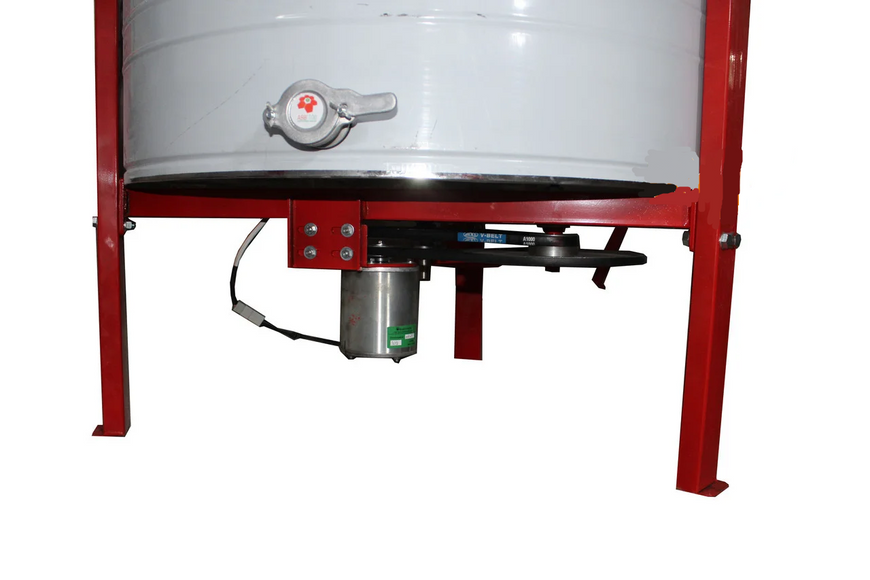

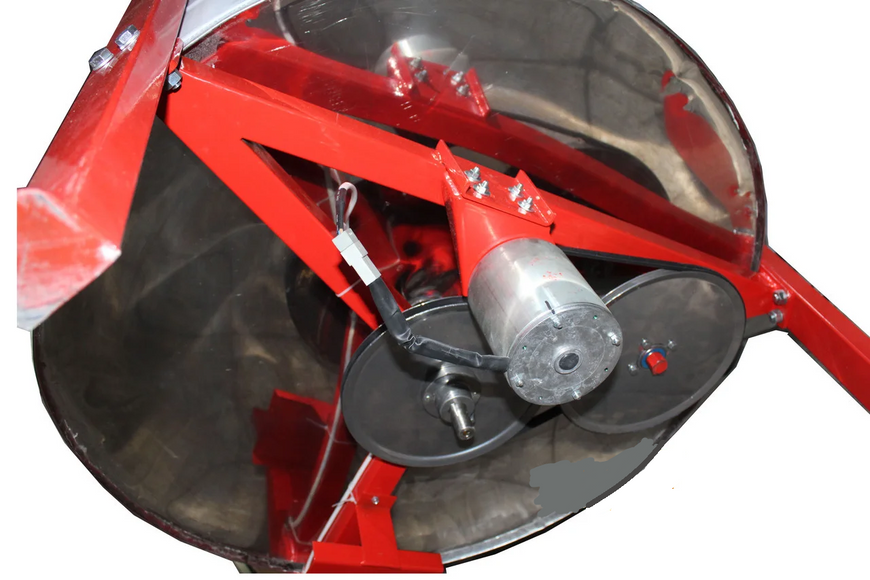

Електропривод представляє собою мотор-редуктор, насаджений на вал медогонки внизу. Харчування електродвигуна – 24В, постійного струму, можна використовувати від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений у нижній частині медогонки, або з двох додаткових включення акумуляторів 12В.
Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центру і повертаються при обертанні ротора медогонки в ту або іншу сторону в залежності від напрямку його обертання. Режим роботи медогонки встановлюються відповідними ручками на блоці управління. Медогонка може працювати в ручному управлінні або автоматично.
Увага !: При роботі від мережі 220В для запобігання випадкового короткого замикання і виходу з ладу запобіжника необхідно від'єднати дроти від висновків підключення 24В (при роботі від мережі 220В до даних висновків підведено 24В).
Габаритні розміри, мм:
Діаметр бака – 1200
Висота медогонки – 1110
Ширина – 1400
Товщина бака: 0,6 мм
Необхідна ширина отвору для занесення-виносу медогонки в приміщення – 1200 мм (у розібраному вигляді – 800 мм).
Основні технічні дані:
Струм живлення електродвигуна, В – постійний, 24
Потужність електродвигуна, Вт – 300
Кількість програм управління – 6 + ручний режим
Продуктивність, рамок/год (за програмою Р5, за час на завантаження-вивантаження ~ 1хв) – 200
Маса не більше – 85 кг
Струм живлення електродвигуна, V – постійний, 24
Потужність електродвигуна, Вт – 300
Кількість програм управління – 6 + ручний режим
Ремінь 1-го ступеня приводу (перетин; довжина) – 0; 1000
Ремінь 2-го ступеня приводу (перетин; довжина) – А; 1000
Обсяг меду, що накопичується в медогонці між його обов’язковими сливами (рівень нижніх спиць ротора) – 100 л.
Робота медогонки в ручному режимі
Швидкість, напрямок і час повороту в цьому режимі відображаються на пульті блоку управління вручну за допомогою відповідних кнопок. Після завершення обертання на одній зі сторінок або натискання кнопки «Стоп» триває підтримка 22 сек. Після зупинки, коли буде світитися індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом – наприклад, увімкнути реверс або увійти в меню програмування.
Характеристика ручного режиму
Діапазон обертів – 50 …. 160 / хв.
Час роботи – 0 … 5 хв
Напрямок обертання – Вперед / Назад
Увага!
1. Міняти напрямок обертання (натиснути кнопку “Вперед / Назад”) до повної зупинки ротора неприпустимо. Це можна вибрати перевантаження двигуна і привести до виходу його з ладу.
2. При підборі ручного режиму необхідно починати із середніх оборотів (ні з максимальних).
3. При використанні в якості джерела живлення генератора напруги обов'язково включити в ланцюг додаткові навантаження (мінімальне навантаження вказується в паспорті генератора).
Робота медогонки в автоматичному режимі
Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті управління одну з програм (Р1; 2; Р3; Р4; Р5; Р6). Швидкість обертання, кількість поворотів, а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після завершення обертання на одній зі сторінок, як і в ручному режимі, триває витримка 22 сек.
Характеристики автоматичного режиму
Програма 1: -пряме обертання, вперед: 80 об / хв, час роботи 1,5 хв.
-пряме обертання, тому: 110 об / хв, час роботи 1,5 хв.
-напрям обертання, вперед 110 об / хв, час роботи 1,5 хв.
Програма 2: -пряме обертання, вперед: 80 об / хв, час роботи 1,5 хв.
-пряме обертання, тому: 130 об / хв, час роботи 1,5 хв.
-напрям обертання, вперед 130 об / хв, час роботи 1,5 хв.
Програма 3: -пряме обертання, вперед: 80 об / хв, час роботи 1 хв.
– напрямок обертання, тому: 80 об / хв, час роботи 1 хв.
– напрямок обертання, вперед: 150 об / хв, час роботи 1,5 хв.
– напрямок обертання, тому: 150 об / м
— напрямок обертання, назад: 150 об/хв, час роботи 1,5 хв.
Програма 4: — напрямок обертання, вперед: 80 об/хв, час роботи 1,5 хв.
— Направлення повороту, назад: 110 об/хв, час роботи 1,5 хв.
— напрям повороту, вперед 110 об/хв, час роботи 1,5 хв.
Програма 5: — напрямок обертання, вперед: 110 об/хв, час роботи 2 хв.
— Направлення повороту, назад: 110 об/хв, час роботи 2 хв.
Програма 6: — напрямок обертання, вперед: 130 об/хв, час роботи 2 хв.
— Направлення повороту, назад: 130 об/хв, час роботи 2 хв.
Вказані в таблицях Об/хв ± 5% при напрузі в мережі 220 В.
